系统功能

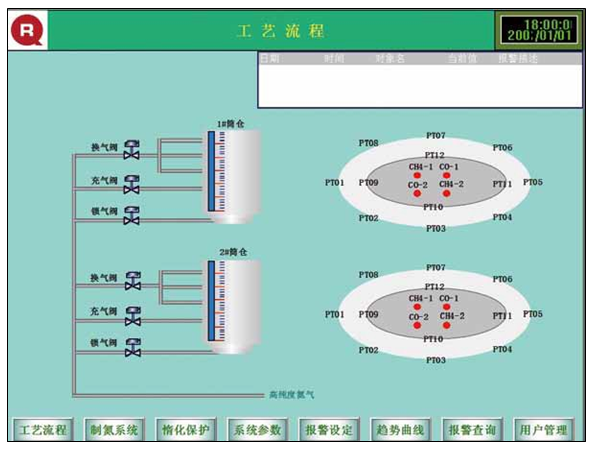

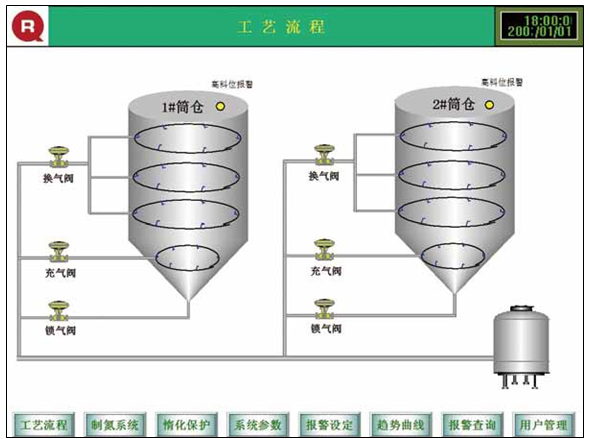

1.报警设定及相应动作

“锁、充、换”电动阀的启动条件是根据报警信号,并通过筒仓监测传输的信号来执行。

● 低级报警信号

① 筒仓监测惰化保护系统产生初级报警信号的条件:

筒仓内的原料静态存储时间超过5天,即筒仓内的原料5天内没有进出。

② 筒仓监测惰化保护系统消除初级报警信号的条件:

物料储存超过五天自动打开锁气阀,向出料口内间歇充氮气(充一小时,停一小时)连续工作一天后。

● 高级报警信号

① 筒仓监测惰化保护系统产生高级报警信号的条件是满足下列其中的任何一项:

a.甲烷高于25%LEL;一氧化碳浓度高于50ppm。b.筒仓内的温度高于40℃。

② 筒仓监测惰化保护系统消除高级报警信号的条件为,下列信号全部满足:

a.甲烷浓度低于20%LEL;一氧化碳浓度低于45ppm。b.筒仓内的温度低于35℃。

● 高高级报警信号

① 筒仓监测惰化保护系统产生高高级报警信号的条件是满足下列其中任何一项:

a.甲烷浓度高于40%LEL;一氧化碳浓度高于100ppm。 b.筒仓内的温度高于70℃。c.烟雾报警。

② 筒仓监测惰化保护系统消除高高级报警信号的条件为,下列信号全部满足:

a.甲烷浓度低于35%LEL;一氧化碳浓度低于95ppm。 b.筒仓内的温度低于65℃。c.烟雾报警消除。

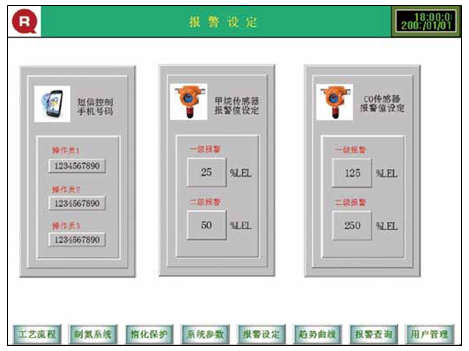

2.远程报警功能及报警参数设置



参数设置画面用来设定筒仓全部传感器的量程大小以及各级报警值。点击需要设定的传感器,然后根据仪表量程输入参数。系统自动监测出气量,若发现出气量大大减少,说明自动跟踪换气组件损坏或者管道喷头堵塞。

3.趋势曲线


趋势画面分为实时趋势和历史趋势,可分别点击相应按钮进入查看曲线情况。

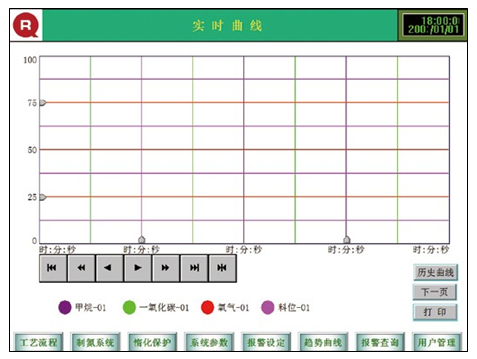

●  实时曲线:点击【实时曲线】按钮,进入实时曲线界面,画面内可以选择多个通道的曲线,将其同时显示在界面上,点击打印按钮可将当前界面内的曲线通过打印机在线打印。

● 历史曲线:点击【历史曲线】按钮,进入历史曲线画面。点击曲线选择可以选择多条曲线,但限于曲线 框的大小,一般不超过4条。在屏幕上点击某条趋势曲线,可以通过弹出的黄色窗口读取该通道对应时 间的测量值。

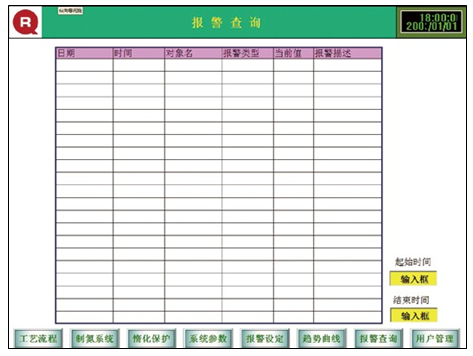

4.报警查询

点击【报警查询】按钮,便可进入该界面。输入起始时间和结束时间,即可查看指定时间段内的报警数 据,也可以用U盘将数据导出。

5.系统设定

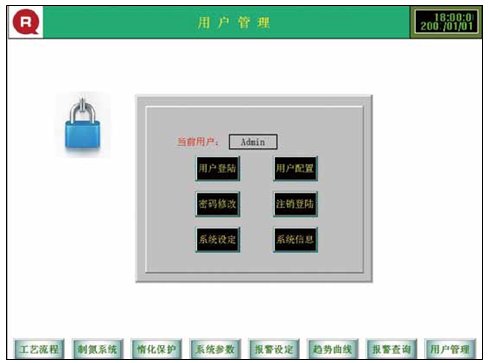

● 用户管理

点击【用户管理】按钮,显示用户登陆界面。输入用户名和密码后可进行不同级别的操作。当选择管理 员登陆后,可对用户进行配置(增加或删除用户)、修改用户密码等操作。操作完成后要点击【注销】按 钮,退出登陆。用户管理中包括:用户登陆、密码修改、配置用户、用户注销、系统时间设定等。

● 报警信息提示

当传感器输出的测量值达到设定的报警值时,屏幕上立即弹出最新报警信息,并同时发出声光报警信号。当操作人员对报警信息进行人工确认后,声光报警消除。该报警信息将在报警查询中首行显示。只有当各自报警自动解除后,报警窗口才会自动消失,也可以通过【报警复位】按钮来强制消除该窗口。

● 时间设定

当修改完时间,点击确定后,当前时间即为设定的时间,需要注意的是,只有修改了分钟后,确认键才为 可见状态,否则为隐藏,以防止操作员误操作。

● 系统信息

显示系统的软硬件版本、产品编号、生产厂家等。

● 设备信息

显示设备的通讯状态、通讯设置、内存等信息。
